适用范围
开关符合IEC60947-3、GB14048.3标准。

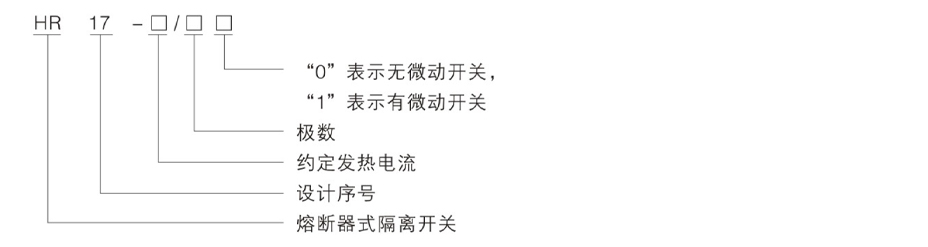

型号及含义
正常工作条件
开关安装地点的海拔不超过2000m。
安装地点的空气相对温度在最高温度为+40%时不超过50%，在较低的温度下可允许有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的平均最大相对湿度不超过90%。
开关的安装地点的环境的污染等级为3级。
开关的安装类别Ⅲ类。
开关安装在无振动与冲击的地方。
结构特征
开关上安装了微动开关，约指示开关闭合和断开的指示提供电源转换。
主要技术参数
|
配用熔断体尺码 |
00 |
1 |
2 |
3 |
||||||||
|
电源、频率 |
AC、50Hz |
AC、50Hz |
AC、50Hz |
AC、50Hz |
||||||||
|
额定电压（V） |
690 |
500 |
400 |
690 |
500 |
400 |
690 |
500 |
400 |
690 |
500 |
400 |
|
额定绝缘电压（V） |
800 |
800 |
800 |
800 |
||||||||
|
工频耐压（V） |
3000 |
3000 |
3000 |
3000 |
||||||||
|
额定工作电流（A） |
160 |
250 |
400 |
630 |
||||||||
|
约定发热电流（A） |
160 |
250 |
400 |
630 |
||||||||
|
使用类别 |
AC-21B（690V） |
AC-21B（690V） |
AC-21B（690V） |
AC-21B（690V） |
||||||||
|
AC-22B（500V） |
AC-22B（500V） |
AC-22B（500V） |
AC-22B（500V） |
|||||||||
|
AC-23B（400V） |
AC-23B（400V） |
AC-23B（400V） |
AC-23B（400V） |
|||||||||
|
额定接通容量 |
725V、240A |
725V、375A |
725V、600A |
725V、945A |
||||||||
|
525V、480A |
525V、750A |
525V、1200A |
525V、1890A |
|||||||||
|
420V、1600A |
420V、2500A |
420V、4000A |
420V、6300A |
|||||||||
|
额定分断容量 |
725V、240A |
725V、375A |
725V、600A |
725V、945A |
||||||||
|
525V、480A |
525V、750A |
525V、1200A |
525V、1890A |
|||||||||
|
420V、1280 |
420V、2000A |
420V、3200A |
420V、5040A |
|||||||||
|
额定短路电流（kA） |
50 100 100 |
50 100 100 |
50 100 100 |
50 1001 00 |
||||||||
|
熔断器损耗功率（W） |
12 |
23 |
34 |
48 |
||||||||
开关与熔断器的配用关系
|
开关的约定发热电流（A） |
熔断体尺码 |
可装的熔体电流值（A） |
|
160 |
00 |
4、6、10、16、20、25、32、35、40、50、63、80、100、125、160、 |
|
250 |
1 |
80、100、125、160、200、224、250 |
|
400 |
2 |
125、160、200、224、250、300、315、355、400 |
|
630 |
3 |
315、355、400、425、500、630 |

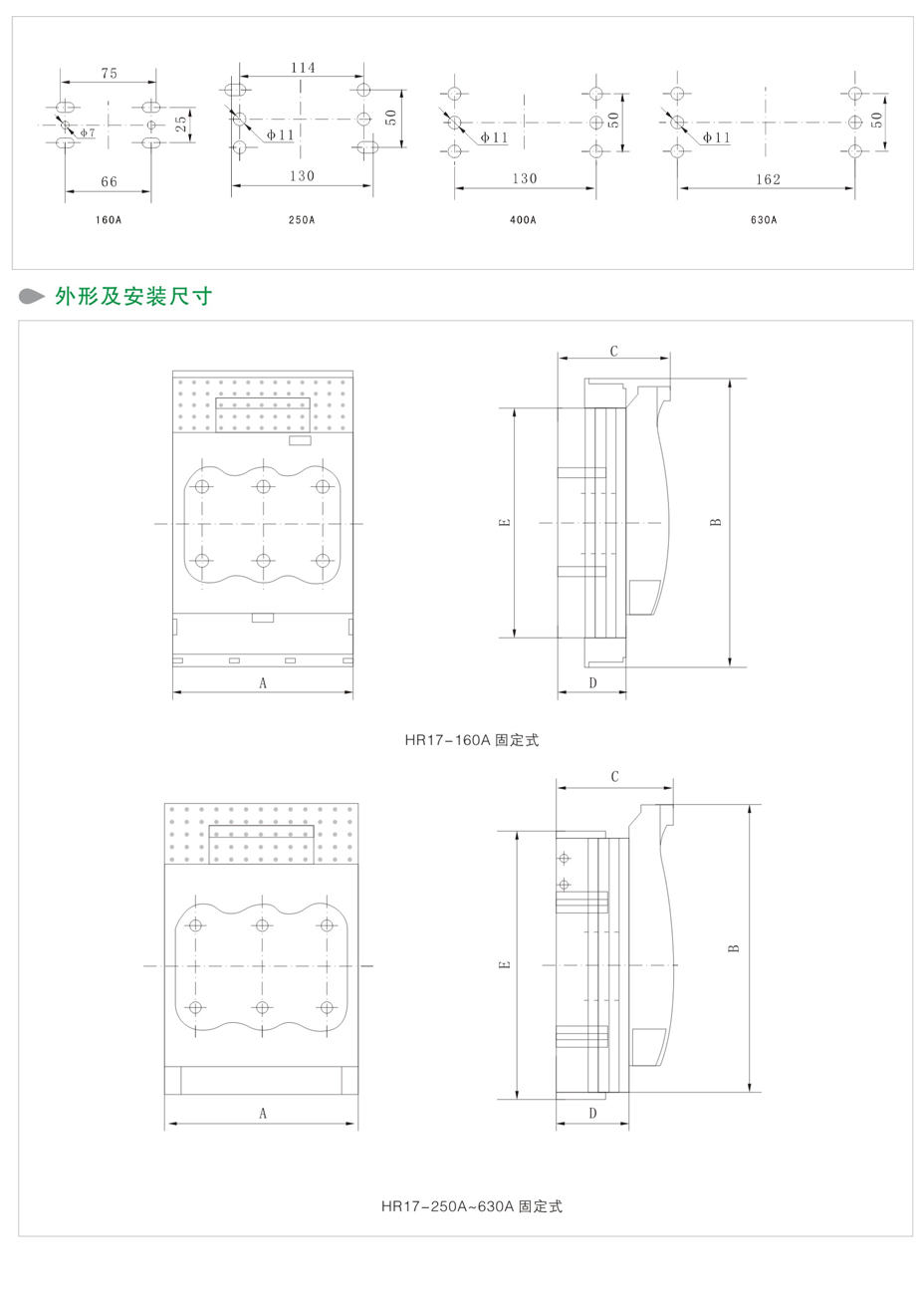

外形及安装尺寸
|
型号 |
A |
B |
C |
D |
E |
|
160A |
106 |
200 |
82.5 |
45 |
151 |
|
250A |
184 |
243 |
111.5 |
66 |
214.5 |
|
400A |
210 |
288 |
128 |
80 |
255 |
|
630A |
256 |
300 |
142.5 |
94.5 |
267 |
